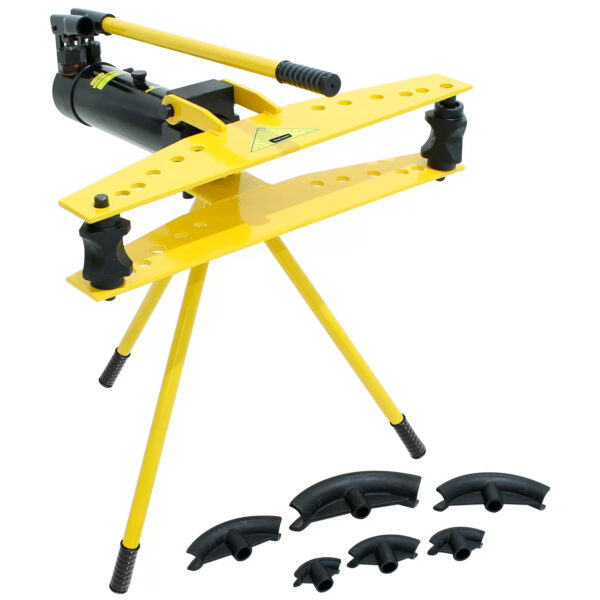

A Dobradora de Tubos Hidráulica Manual Nagano NDTH9T – 9 toneladas foi pensada para curvaturas precisas e repetíveis em tubos metálicos com praticidade e segurança. Compacta, resistente e fácil de operar, atende oficinas, indústrias, construção civil e manutenção.
Com bomba hidráulica de alta e baixa velocidade e dispositivo de liberação contra sobrecarga, oferece controle fino do esforço, maior proteção do equipamento e qualidade do raio de curvatura. O corpo em aço moldado forjado garante durabilidade e desempenho mesmo em uso intenso.

Por que escolher a NDTH9T?

• Potência real: até 9 t com curso máximo de 250 mm.

• Versatilidade: moldes inclusos 1/2″, 3/4″, 1″, 1.1/4″, 1.1/2″, 2″.

• Controle e segurança: alta/baixa velocidade + alívio contra sobrecarga.

• Acabamento superior: curvaturas 90° < α < 180° com excelente repetibilidade.

• Robustez de fábrica: estrutura em aço moldado forjado.

Itens inclusos

• Corpo principal do equipamento

• Placas superior e inferior

• Moldes de curvatura (6 tamanhos)

• 2 rolos de apoio e 2 pinos

• Alavanca (cabo)

• Tripé de apoio (3 peças)

• Kit de vedação sobressalente

• Manual de instruções

Principais aplicações

• Curvatura de tubos para linhas hidráulicas e estruturas metálicas

• Montagens em canteiro de obras, oficinas e manutenção industrial

• Setores químico e petrolífero, com demanda por raios consistentes

Destaques

• Bomba de 2 estágios (alta/baixa velocidade) para produtividade e controle

• Dispositivo de alívio contra sobrecarga para maior segurança operacional

• Aço moldado forjado: longa vida útil sob cargas elevadas

• Kit completo de moldes e apoios para iniciar o trabalho imediatamente

• Tripé de apoio confere estabilidade durante a curvatura

Soluções

Amassamento/ovalização do tubo na curva.
Use o molde correto para o diâmetro, posicione os rolos de apoio adequadamente e faça a curvatura em incrementos, verificando o alinhamento.

Retorno de mola (springback) após a curvatura.
Supere ligeiramente o ângulo desejado e retorne; faça testes em retalhos do mesmo material para calibrar.

Perda de pressão ou avanço lento.
Verifique nível de óleo (15#), vedações (use o kit sobressalente), purgue o ar e inspecione vazamentos nas conexões.

Instabilidade durante a operação.
Monte corretamente o tripé, alinhe o centro do tubo ao centro do molde e ajuste a altura dos apoios.

Marcas na superfície do tubo.
Limpe o tubo, use lubrificante de montagem quando aplicável e garanta apoios limpos e moldes sem rebarbas.

Curvas precisas, seguras e padronizadas com a Nagano NDTH9T. Ganhe produtividade no campo e na oficina, com robustez para o dia a dia pesado.
Compre agora e eleve o padrão das suas montagens!
